万特弗气动元件带螺纹快速接头配件大全 快插快接直通选型指南

在工业自动化、气动控制系统以及各类机械设备中，气动元件扮演着传输动力与控制信号的关键角色。作为气动系统中不可或缺的连接部件，气管接头，尤其是带螺纹的快速接头，直接影响着管路安装的效率和系统的密封可靠性。本文将围绕万特弗气动元件的带螺纹快速接头配件展开全面介绍，涵盖快插快接、直通等常用类型，为您提供一份实用的配件大全与选型参考。

一、万特弗气动元件与带螺纹快速接头概述

万特弗（WANTEFU）是气动元件领域的知名品牌，其产品以做工精细、密封性好、耐用性强而著称。带螺纹快速接头是万特弗的核心产品线之一，它将螺纹连接（用于固定在气缸、阀岛、过滤器等元件上）与快插快接功能（用于快速连接或断开气管）合二为一。用户只需将气管插入接头即可完成锁定，拔出时按住卡环即可轻松释放，极大提高了安装与维护效率。

二、带螺纹快速接头的主要分类与配件大全

根据结构、用途和螺纹规格的不同，万特弗带螺纹快速接头可以分为以下几大系列：

1. 直通带螺纹快速接头：

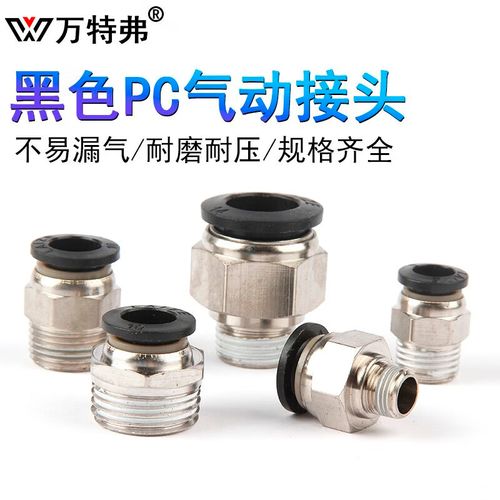

• 直通外螺纹接头：一端为外螺纹，另一端为快插口。直接拧入元件螺纹孔，实现气管与元件成直线连接。常见规格如M5、M6、1/8、1/4、3/8、1/2等。

• 直通内螺纹接头：一端为内螺纹，用于连接外螺纹接口，另一端为快插口。

1. 弯头带螺纹快速接头：

• 弯头外螺纹接头：螺纹端与快插端呈90°直角，适合空间受限或需要改变气流方向的场合。包括外螺纹弯头、内螺纹弯头等。

1. 三通带螺纹快速接头：

• 带螺纹三通：有外螺纹三通、内螺纹三查等，用于分流气路，同时含有螺纹连接端。

1. 其他功能性接头：

• 节流阀带螺纹接头：集成了单向节流功能，可调节气缸速度，螺纹端安装。

• Y型带螺纹接头：Y型分流，带螺纹固定端。

• 穿板带螺纹快速接头：用于面板安装，两端均可快插或一端螺纹一端快插。

常用螺纹规格对照：公制螺纹（M5、M6、M8×1、M10×1、M12×1等）与英制锥管螺纹（G1/8、G1/4、G3/8、G1/2等）、美制NPT螺纹。

快速接头适用的气管类型包括：PU管、尼龙管、PE管等，常用外径有4mm、6mm、8mm、10mm、12mm、14mm、16mm等。

三、如何正确选型与使用万特弗带螺纹快速接头

1. 明确接口螺纹：首先确认需要连接的元件（如气缸）的螺纹接口是公制还是英制，以及具体尺寸。例如螺纹是M5×0.8还是G1/8。
2. 确认气管外径：根据实际使用的气管外径选择对应的快插口，气管外径需与接头快插端匹配。
3. 确定气流方向：根据布局需求选择直通、弯头、三通等不同形状。
4. 材质与环境：接头常见材质有黄铜镀镍、不锈钢、塑料等。黄铜镀镍耐受压力适中，性价比高；不锈钢耐腐蚀，适用于食品、化工等环境；塑料接头重量轻、绝缘，但耐压和耐温较低。
5. 工作压力与温度：通常万特弗快插接头适用压力范围为0至1.0MPa（部分可达1.6MPa），温度范围-20℃至+80℃（根据密封圈材质不同而变化）。需确认实际工况不超过额定值。

使用注意事项：气管端面应平整垂直，插入时需插到底，确保卡套锁紧；拆卸时先泄压，再按压卡环拔出气管；螺纹连接处建议使用生料带或密封胶以防泄漏，但需注意避免杂物进入气路。

四、常见应用场景与维护

带螺纹快速接头广泛应用于：自动化装配线、包装机械、电子半导体设备、汽车制造、纺织机械、食品饮料设备等的气动控制回路。定期检查接头是否漏气、卡环是否失效、螺纹是否松动，并更换老化的气管和密封圈，可保障系统长期稳定运行。万特弗提供规格齐全的配件，能为用户一站式采购提供便利。

万特弗气动元件带螺纹快速接头种类丰富，涵盖了直通、弯头、三通等多种型式与各种螺纹规格。正确选型和规范使用快插快接接头，不仅能提升安装效率，更能保障气动系统的可靠性与安全性。希望本文的配件大全与实用指南能对您的选型工作有所帮助。
